一、产品概述

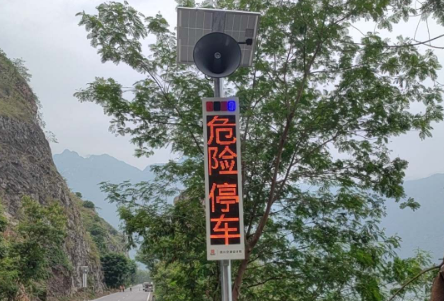

交通情报板是智能交通监测预警系统的重要组成部分，通过 LED 显示屏、爆闪灯、定向喇叭、无线接收器、太阳能供电系统组成的示警装置；本交通情报板采用高亮度 LED 显示屏，具备显示清晰、可视距离远、响应速度快、低能耗、高稳定性等特点，支持远程控制和数据实时更新，当接收到险情信号时实时多方式发出报警信号，提醒过往的车辆、行人注意有滑坡、垮塌、桥梁滑落风险。

二、主要技术指标

三、安装与调试

（一）安装准备

场地勘察：在安装前，需对安装场地进行详细勘察，根据交通运输部办公厅关于印发《公路自然灾害监测预警系统技术指南(试行)》的通知（交办公路函[2025]507号）要求，“高速公路预警设施布设区域应包括灾害风险路段、阻拦区和告警区”。交通情报板应当选择在“阻拦区”内，并确保安装位置视野开阔，无遮挡物，能够让过往车辆和行人清晰看到情报板内容。

（二）安装步骤

混凝土基础：在选定的安装位置制作600*600*800mm混凝土基础，地脚螺杆采用DN14~16的钢筋制作。

支架：情报板尺寸为400*1800mm，安装高度为1500mm，支架的高度不小于3400mm，杆子直径不小于114。

情报板固定：将情报板小心地安装到支架上，使用螺丝刀等工具将情报板与支架固定牢固。在固定过程中，要注意情报板的水平和垂直方向的调整，确保显示屏表面平整，显示效果良好。

太阳能板安装：将太阳能电池板安装在支架顶部，电缆线从支架管内引入到情报板箱体内

 线路连接：按照接线图，将情报板的电源线、数据线等与控制设备和电源进行正确连接。连接时，要确保接线牢固，避免出现松动或接触不良的情况。同时，使用防水接头对线路连接部位进行防水处理，防止雨水等进入线路，影响设备正常运行。

（三）调试方法

通电测试：在完成安装和线路连接后，用导线短接无线接收器的2#输出端口，打开电源开关，对情报板进行通电测试。观察情报板是否能够正常启动，显示屏是否亮起，有无异常的闪烁、黑屏或显示乱码等情况。

显示测试：通过控制软件或遥控器，发送不同的显示内容和指令，测试情报板的显示功能。检查文字、数字、图形等是否能够准确、清晰地显示，颜色是否正常，亮度是否符合要求。同时，测试情报板的滚动、切换、闪烁等显示效果是否正常。

通信测试：取消无线接收器的2#输出端口短接导线，人为启动监测设备预警，测试情报板与相关设备之间的通信连接是否正常。检查情报板是否能够及时响应。确保数据传输的准确性和稳定性，如有通信故障，及时检查线路连接和通信参数设置。

三、操作方法

（一）控制方式

 远程控制：通过网络连接，使用专用的交通情报板控制软件，在控制中心对情报板进行远程操作和管理。操作人员可以在控制软件上编辑、发送各类交通信息，实时监控情报板的运行状态，进行参数设置和故障诊断等操作。远程控制具有操作方便、管理高效等优点，适用于大规模交通情报板的集中管理。

本地控制：在情报板现场，使用遥控器或连接到情报板控制单元的计算机进行本地操作。遥控器操作简单快捷，可实现基本的显示内容切换、亮度调节等功能；通过计算机连接情报板控制单元，可以进行更复杂的操作，如系统设置、程序升级等。本地控制适用于在现场进行临时信息发布或设备维护等情况。

（二）信息发布

内容编辑：使用控制软件或本地操作界面，编辑需要发布的交通信息。信息内容可以包括文字、数字、图形、符号等，支持多种字体、字号和颜色的设置。在编辑信息时，要注意语言简洁明了，信息准确无误，符合交通法规和相关标准的要求。

格式设置：根据信息的类型和显示需求，设置合适的显示格式。例如，对于路况信息，可以设置滚动显示；对于重要的警示信息，可以设置闪烁显示或全屏显示。同时，要合理调整信息的显示速度、停留时间等参数，确保信息能够被清晰、完整地观看。

发送与更新：编辑好信息并设置好格式后，通过控制软件或遥控器将信息发送到情报板。情报板接收到信息后，会自动更新显示内容。在信息发布过程中，可以实时监控情报板的显示状态，如有需要，可随时对信息进行修改、删除或重新发送。

（三）参数设置

亮度调节：根据环境光线条件，调节情报板的显示亮度。可以通过控制软件或遥控器，手动设置亮度等级，也可以启用自动亮度调节功能，使情报板根据环境光线强度自动调整亮度，以达到最佳的显示效果，同时节省能源。

时间设置：设置情报板的系统时间，确保信息发布的时间准确性。时间设置可以通过控制软件进行远程设置，也可以在本地操作界面进行设置。

通信参数设置：根据实际的网络环境和通信需求，设置情报板的通信参数，如 IP 地址、端口号、通信协议等。确保情报板能够与控制中心或其他相关设备正常通信。在设置通信参数时，要严格按照网络配置要求进行操作，避免因参数设置错误导致通信故障。

四、日常维护

（一）清洁保养

显示屏清洁：定期对情报板显示屏进行清洁，以保持显示效果清晰。清洁时，应使用柔软的干布或专用的显示屏清洁工具，轻轻擦拭显示屏表面，去除灰尘、污渍等。避免使用湿布或含有腐蚀性化学物质的清洁剂，以免损坏显示屏。

外壳清洁：清洁情报板的外壳，去除表面的灰尘、污垢和杂物。可以使用湿布擦拭外壳表面，但要注意避免水分进入情报板内部。对于顽固污渍，可以使用中性清洁剂进行清洁，清洁后用清水冲洗干净，并擦干外壳。

（二）设备检查

定期巡检：定期对情报板进行巡检，检查设备的运行状态。观察显示屏是否有损坏、亮度不均等情况，检查情报板的支架是否牢固，有无松动、变形等现象，查看线路连接是否正常，有无破损、老化等问题。

功能测试：在巡检过程中，对情报板的各项功能进行测试，如显示功能、通信功能、亮度调节功能等。确保情报板能够正常工作，发现问题及时进行处理。

数据备份：定期对情报板的控制软件和系统数据进行备份，防止数据丢失。备份的数据应存储在安全可靠的存储设备中，如移动硬盘、U 盘等。同时，要定期检查备份数据的完整性和可用性，确保在需要时能够及时恢复数据。

（三）故障排除

常见故障现象及解决方法

· 显示屏黑屏：检查电源供应是否正常，查看电源开关是否打开，电源线是否连接牢固。如果电源正常，检查情报板的控制单元和显示屏是否出现故障，可通过更换控制单元或显示屏进行排查。

· 显示乱码：检查通信连接是否正常，查看数据传输是否稳定。如果通信正常，检查控制软件中的字体设置和编码格式是否正确，重新设置相关参数后尝试重新发送信息。

· 部分区域不亮：检查不亮区域的 LED 灯珠是否损坏，如有损坏，更换相应的 LED 灯珠。同时，检查灯珠的连接线路是否松动或断路，修复连接线路。

专业维修：对于无法自行排除的故障，应及时联系专业的维修人员进行维修。在联系维修人员时，要详细描述故障现象和发生过程，以便维修人员能够快速准确地判断故障原因，进行维修。在维修过程中，要配合维修人员的工作，提供必要的协助和支持。

五、安全注意事项

用电安全：情报板的安装、操作和维护必须由专业的电工或技术人员进行，确保符合电气安全规范。在进行任何电气操作前，必须先切断电源，严禁带电作业。同时，要定期检查电源线路和电气设备，确保无漏电、短路等安全隐患。

高空作业安全：如果情报板安装在高处，在进行安装、维护等高空作业时，必须采取有效的安全防护措施，如佩戴安全带、安全帽等。作业人员应具备相应的高空作业资质，严格遵守高空作业安全操作规程，防止发生高空坠落等事故。

设备防护：情报板是户外设备，要做好设备的防水、防雷、防腐蚀等防护措施。定期检查设备的防护设施是否完好，如有损坏，及时进行修复或更换。在恶劣天气条件下，如暴雨、雷电、大风等，要加强对情报板的巡查，确保设备安全运行。

信息安全：加强对情报板控制软件和系统的信息安全管理，设置用户权限和密码，防止未经授权的人员操作和篡改信息。定期对控制软件进行升级和漏洞修复，保障系统的安全性和稳定性。同时，要对发布的交通信息进行严格审核，确保信息内容真实、准确、合法。
